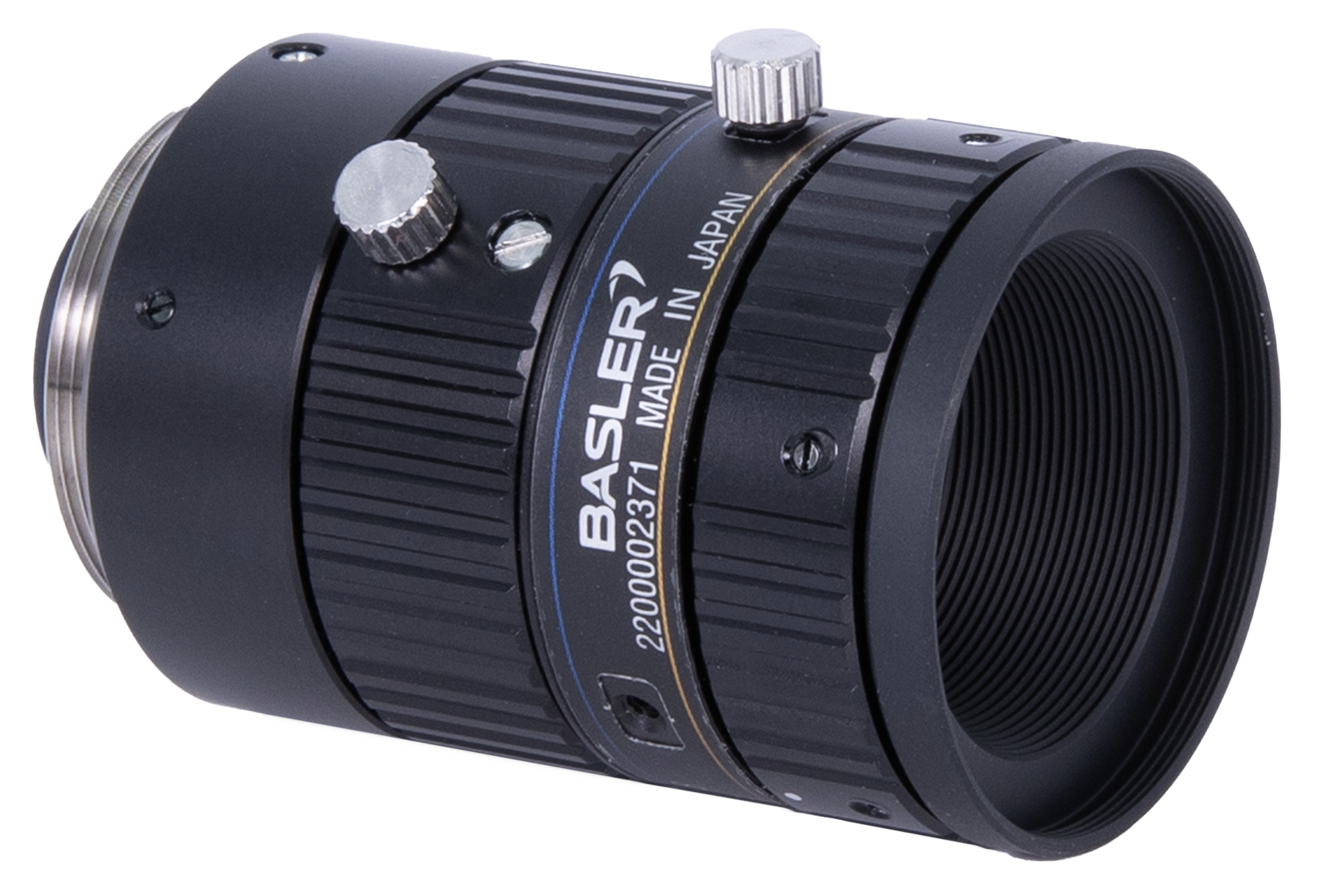

Basler Lens C23-2528-16M#
主要功能#
- 适合传感器尺寸达 2/3" 的所有 Basler 相机
- 金属外壳
- C 口
- 光圈和焦点锁定螺钉
- 光圈环和镜筒上的光圈指示器
- 高对比度
信息
以下各节中所示的技术数据均为额定设计值。交付产品的实际值会偏离额定设计值。
通用规格#
| C23-2528-16M | |
|---|---|
| 订单号 | 2200002371 |
| 焦距 f' | 25 mm ± 5％ |
| 光圈范围 | F2.8–F16 |
| 具有最高分辨率的光圈 | F2.8 |
| 像圈 | 11.8 mm (2/3" format) |
| 对焦范围 | 0.1 m 至无穷大 |
| 最佳工作距离 | 1.0 m |
| 最大光圈下的相对照度 | 76.9 % |
| 分辨率 | Designed for 250 LP/mm (2.0 µm pixel size, see Resolution versus Image Height) |
| MTF Measured in the Center at 180 LP/mm / 250 LP/mm (conditions: F2.8, polychromatic, 1.0 m working distance) | 0.48 / 0.36 |
| MTF Measured in the Corner (80% field) at 180 LP/mm / 250 LP/mm (conditions: F2.8, polychromatic, 1.0 m working distance) | 0.37 / 0.26 |
| 光学失真/电视失真 | 0.07 % / 0.04 % |
| 视角，2/3"格式 | Horizontal: 20.0° Vertical: 15.1° |
| Angle of View, 1/2" Format | 水平：14.6° 垂直：11.0° |
| 波长范围 | 可见 (400–700 nm) |
| 后焦距 , s'F | 9.5 mm |
→ 请参见术语（Basler 镜头）。
机械规格#
| C23-2528-16M | |
|---|---|
| 法兰后距 | 17.526 mm |
| 安装 | C 口 |
| 重量 | 大约83 g |
| 焦点/光圈操作 | 手动 |
镜头尺寸#
→ 下载您的 Basler 镜头的 CAD/技术图纸。
预防措施、安装和清洁（Basler 镜头）#
→ 请参见预防措施、安装和清洁（Basler 镜头）。
环境要求#
| 工作期间的温度 | -10–50 °C（14–122 °F） （为获得最佳效果，请在达到稳定的工作温度时调整焦点。） |
| 工作期间的湿度 | max. 90 % relative humidity, non-condensing |
| 存储期间的温度 | -10–50°C (14–122°F) |
性能图#

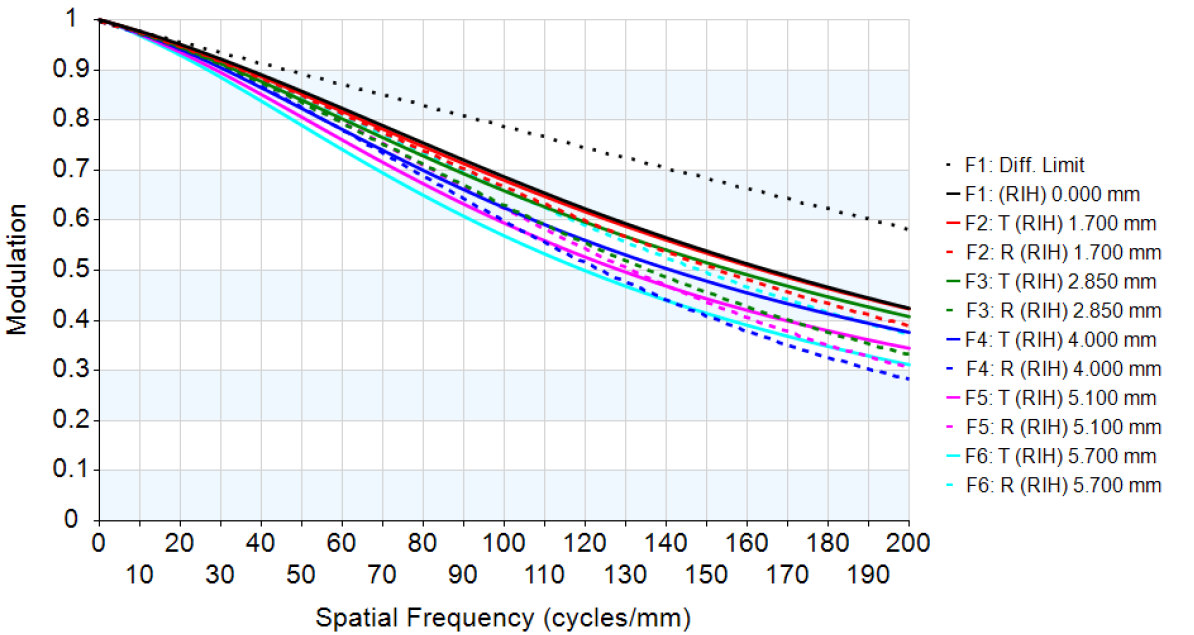

分辨率与图像高度#
Conditions: f/2.8, polychromatic, 0.5 m working distance
