功能规格#

本主题详细介绍了 Stereo mini 相机系列的功能规格。

供应商标识符 (VID) 和产品标识符 (PID)#

	STM-501u	STM-502u	STM-951u	STM-952u	STM-951g	STM-955g
型号	G40155-170	G40155-180	G40055-170	G40055-180	G40055-570	G30056-370
PID	0x0800	0x0803	0x0804	0x0807	0x080E	0x0815
VID	0x2BC5	0x2BC5	0x2BC5	0x2BC5	0x2BC5	0x2BC5

平台和系统要求#

Stereo mini 系列相机通过 USB 或以太网连接至主计算机，可兼容各种平台和系统要求。

USB#

	x86/x64	ARM
操作系统	Windows 10/11 Ubuntu 20.04 / 22.04	Ubuntu 20.04 / 22.04
USB	USB 3.0	USB 3.0
CPU	四核，2.9 GHz	四核，A57
参考模型	Intel i3 10100 / Intel i5 8400	NVIDIA Jetson Orin Nano / Raspberry Pi 5
RAM	Windows：8 GB RAM 及以上 Ubuntu：4 GB RAM 及以上	4 GB RAM 及以上

GigE#

STM-951g#

	x86/x64	ARM
操作系统	Windows 10/11 Ubuntu 20.04 / 22.04	Ubuntu 20.04 / 22.04
以太网	千兆以太网	千兆以太网
CPU	四核，2.9 GHz	Cortex-A78AE
参考模型	Intel i7 10700	NVIDIA AGX Orin / Orin NX / Orin Nano
网络适配器	Intel ® Corporation Ethernet Connection (14) I219-LM (rev 11)	RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
RAM	Windows：8 GB RAM 及以上 Ubuntu：4 GB RAM 及以上	8 GB RAM 及以上

STM-955g#

	x86/x64	ARM
操作系统	Windows 10/11 Ubuntu 20.04 / 22.04	Ubuntu 20.04 / 22.04
以太网	千兆以太网	千兆以太网
CPU	四核，2.9 GHz	四核，A57
参考模型	Intel i7 10700	NVIDIA AGX Orin / Orin NX / Orin Nano
网络适配器	Intel ® Corporation Ethernet Connection (14) I219-LM (rev 11)	RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
RAM	Windows：8 GB RAM 及以上 Ubuntu：4 GB RAM 及以上	8 GB RAM 及以上

相机系统框架#

USB#

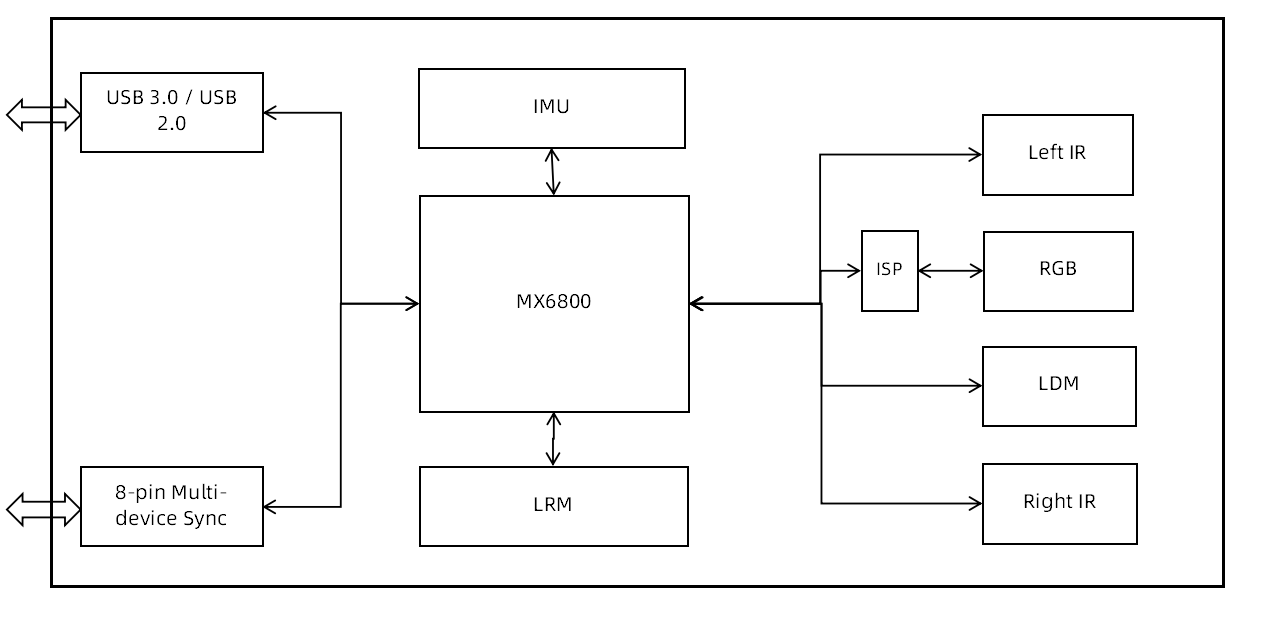

USB 相机系统架构图

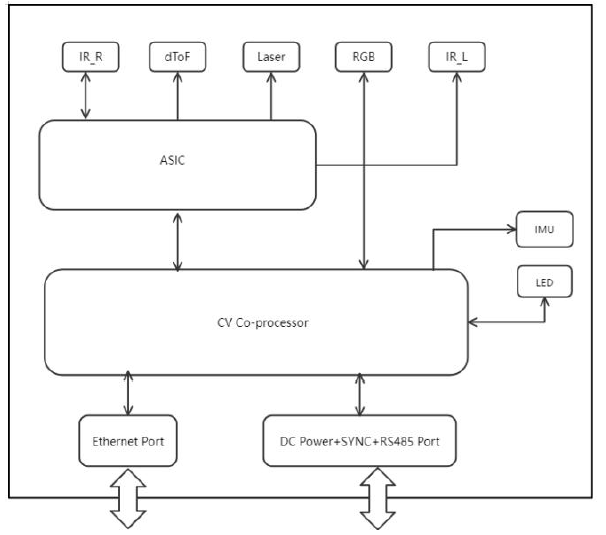

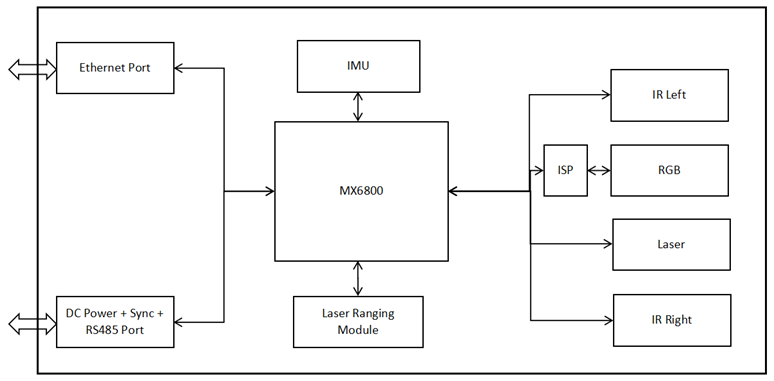

GigE#

图像数据流#

USB#

Stereo mini 系列的 USB 相机可提供高质量的多分辨率深度流数据以及高清晰度彩色流数据。相机以 Y16 格式输出深度流数据。相机输出的彩色流数据为 MJPEG/YUYV 格式。SDK 支持以 MJPEG/YUYV/RGB8/BGR8/RGBA8/BGRA8/Y16 格式输出。相机以 Y8 格式输出 IR 图像数据，并且 SDK 还支持在最大分辨率下输出 Y16/Y12 格式的数据。

输出数据流 (USB3.0)：STM-501u 和 STM-502u#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400 424 x 266	6, 10, 15, 30
深度	Y16	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	6, 10, 15, 30 6, 10, 15, 30, 60 6, 10, 15, 30, 60, 90 6, 10, 15, 30, 60, 90 6, 10, 15, 30, 60, 90
深度	Y16	4:3	640 x 480	6, 10, 15, 30, 60, 90
深度	Y16	其他	848 x 100	100
IR	Y8	16:10	1280 x 800 640 x 400 424 x 266	6, 10, 15, 30
IR	Y8	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	6, 10, 15, 30 6, 10, 15, 30, 60 6, 10, 15, 30, 60, 90 6, 10, 15, 30, 60, 90 6, 10, 15, 30, 60, 90
IR	Y8	4:3	640 x 400	6, 10, 15, 30, 60, 90
IR	Y8	其他	848 x 100	100
RGB	MJPEG & YUYV	16:9	1920 x 1080 1280 x 720 960 x 540 848 x 480 640 x 360 424 x 240 320 x 180	6, 10, 15, 30 6, 10, 15, 30, 60 6, 10, 15, 30, 60 6, 10, 15, 30, 60 6, 10, 15, 30, 60 6, 10, 15, 30, 60 6, 30, 60
RGB	MJPEG & YUYV	4:3	640 x 480 320 x 240	6, 10, 15, 30, 60 6, 30, 60

输出数据流 (USB2.0)：STM-501u 和 STM-502u#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400 424 x 266	6 6, 10, 15, 30 6, 10, 15, 30
深度	Y16	16:9	1280 x 720 848 x 480 640 x 360 480 x 270	6 6, 8, 10 6, 10, 15, 30 6, 10, 15, 30, 60
深度	Y16	4:3	640 x 360	6, 10, 15, 30
IR	Y8	16:10	1280 x 800 640 x 400 424 x 266	6 6, 10, 15, 30 6, 10, 15, 30
IR	Y8	16:9	1280 x 720 848 x 480 640 x 360 480 x 270	6 6, 8, 10 6, 10, 15, 30 6, 10, 15, 30, 60
IR	Y8	4:3	640 x 480	6, 10, 15, 30
RGB	MJPEG	16:9	1920 x 1080 1280 x 720	8 6, 10, 15
RGB	MJPEG & YUYV	16:9	424 x 240	6, 15, 30, 60
RGB	MJPEG & YUYV	4:3	640 x 480	6, 15, 30

输出数据流 (USB3.0)：STM-951u 和 STM-952u#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400 424 x 266	5, 10, 15, 30
深度	Y16	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	5, 10, 15, 30 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90
深度	Y16	4:3	640 x 480	5, 10, 15, 30, 60, 90
深度	Y16	其他	848 x 100	100
IR	Y8	16:10	1280 x 800 640 x 400 424 x 266	5, 10, 15, 30
IR	Y8	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	5, 10, 15, 30 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90
IR	Y8	4:3	640 x 480	5, 10, 15, 30, 60, 90
IR	Y8	其他	848 x 100	100
RGB	MJPEG & YUYV	16:10	1280 x 800 640 x 400	5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
RGB	MJPEG & YUYV	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	5, 10, 15, 30, 60 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90 5, 10, 15, 30, 60, 90
RGB	MJPEG & YUYV	4:3	640 x 480	5, 10, 15, 30, 60, 90

输出数据流 (USB2.0)：STM-951u 和 STM-952u#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400 424 x 266	5 5, 10, 15, 30 5, 10, 15, 30
深度	Y16	16:9	1280 x 720 848 x 480 640 x 360 480 x 270	5 5, 10 5, 10, 15, 30 5, 10, 15, 30, 60
深度	Y16	4:3	640 x 480	5, 10, 15, 30
IR	Y8	16:10	1280 x 800 640 x 400 424 x 266	5 5, 10, 15, 30 5 10, 15, 30
IR	Y8	16:9	1280 x 720 848 x 480 640 x 360 480 x 270	5 5, 10 5, 10, 15, 30 5, 10, 15, 30, 60
IR	Y8	4:3	640 x 480	5, 10, 15, 30
RGB	MJPEG	16:10	1280 x 800	8
RGB	MJPEG	16:9	1280 x 720	5, 10, 15
RGB	MJPEG & YUYV	16:10	640 x 400	5, 10, 15, 30
RGB	MJPEG & YUYV	16:9	424 x 240	5, 10, 15, 30, 60
RGB	MJPEG & YUYV	4:3	640 x 480	5, 10, 15, 30

GigE#

Stereo mini 系列的 GigE 相机可提供高质量的多分辨率深度流数据以及高清晰度彩色流数据。

STM-951g 以 Y16 格式输出深度流数据。相机输出的彩色流数据为 MJPEG/YUYV 格式。SDK 支持以 MJPEG/YUYV/RGB8/BGR8/RGBA8/BGRA8/Y16 格式输出，并且还支持在最大分辨率下输出 RAW16 格式的数据。相机以 Y8 格式输出 IR 图像数据，并且 SDK 还支持输出 Y12 格式的数据。

STM-955g 以 Y16 或 RVL 格式输出深度数据，以 I420 或 MJPEG 格式输出彩色图像，以 Y8 格式输出 IR 图像。软件 SDK 还为彩色流支持 RGB/BGR/BGRA 格式。

输出数据流 (Gigabit Ethernet)：STM-951g#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400 424 x 266 320 x 200 848 x 530	5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30, 60
深度	Y16	4:3	640 x 480	5, 10, 15, 30, 60, 90
IR	Y8	16:10	1280 x 800 640 x 400 424 x 266 320 x 200 848 x 530	5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30 5, 10, 15, 30, 60
IR	Y8	4:3	640 x 480	5, 10, 15, 30, 60, 90
IR	Y16	16:10	1280 x 800 640 x 400	5, 10, 15 5, 10, 15, 30
彩色	YUYV	16:10	1280 x 800 848 x 530 640 x 400	5, 10, 15, 30 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
彩色	YUYV	16:9	1280 x 720 640 x 360	5, 10, 15, 30 5, 10, 15, 30, 60, 90
彩色	YUYV	4:3	640 x 480	5, 10, 15, 30, 60, 90
彩色	MJPEG	16:10	1280 x 800 848 x 530 640 x 400	5, 10, 15, 30, 60 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
彩色	MJPEG	16:9	1280 x 720 640 x 360	5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
彩色	MJPEG	4:3	640 x 480	5, 10, 15, 30, 60, 90

输出数据流 (Fast Ethernet)：STM-951g#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 848 x 530 640 x 400 424 x 266 320 x 200	5 5, 10 5, 10, 15 5, 10, 15, 30 5, 10, 15, 30
深度	Y16	4:3	640 x 480	5, 10, 15,
IR	Y8	16:10	1280 x 800 848 x 530 640 x 400 424 x 266 320 x 200	5 5, 10 5, 10, 15 5, 10, 15, 30 5, 10, 15, 30
IR	Y8	4:3	640 x 480	5, 10, 15
彩色	YUYV	16:10	1280 x 800 848 x 530 640 x 400	5 5, 10 5, 10, 15
彩色	YUYV	16:9	1280 x 720 640 x 360	5 5, 10, 15
彩色	YUYV	4:3	640 x 480	5, 10, 15
彩色	MJPEG	16:10	1280 x 800 848 x 530 640 x 400	5, 10, 15, 30 5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
彩色	MJPEG	16:9	1280 x 720 640 x 360	5, 10, 15, 30, 60 5, 10, 15, 30, 60, 90
彩色	MJPEG	4:3	640 x 480	5, 10, 15, 30, 60, 90

信息

单一数据流输出可以支持所有分辨率和帧率。然而，当同时输出两个、三个或四个深度和彩色数据流时，由于相机的千兆或快速以太网的实际带宽限制以及主机设备的性能，某些组合可能不受支持。

输出数据流 (Gigabit Ethernet)：STM-955g#

	数据格式	纵横比	分辨率	帧速率
深度	Y16	16:10	1280 x 800 640 x 400	5, 10 5, 10, 15, 20
深度	RVL	16:10	1280 x 800 640 x 400	5, 10 5, 10, 15, 20
IR	Y8	16:10	1280 x 800 640 x 400	5, 10, 15, 20 5, 10, 15, 20
彩色	I420	16:10	1280 x 800 640 x 400	5, 10, 15, 20 5, 10, 15, 20
彩色	I420	16:9	1280 x 720 640 x 360	5, 10, 15, 20 5, 10, 15, 20
彩色	I420	4:3	800 x 600	5, 10, 15, 20 5, 10, 15, 20
彩色	MJPEG	16:10	1280 x 800 640 x 400	5, 10, 15, 20 5, 10, 15, 20
彩色	MJPEG	16:9	1280 x 720 640 x 360	5, 10, 15, 20 5, 10, 15, 20
彩色	MJPEG	4:3	800 x 600	5, 10, 15, 20

信息

单一数据流输出可以支持所有分辨率和帧率。然而，当同时输出两个、三个或四个深度和彩色数据流时，由于相机的千兆或快速以太网的实际带宽限制以及主机设备的性能，某些组合可能不受支持。

视场#

景深视场定义#

下图显示了深度相机的视场角，即传感器“看到”的角度。此处以红外相机为例进行说明。

深度视场与深度图示意图

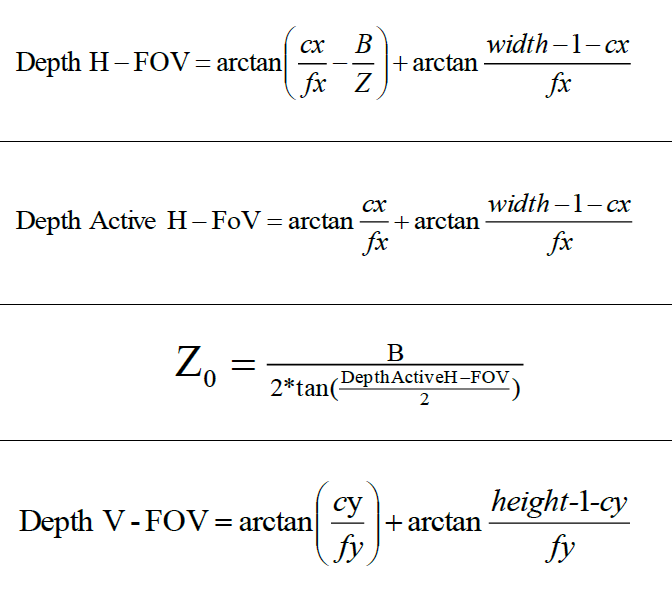

任意深度 (Z) 处的深度视场 (depth FOV) 可以通过以下公式计算：

景深计算公式

其中：

cx = 深度图像主点的 X 方向图像坐标

fx = 深度相机焦距

cy = 深度图像主点的 Y 方向图像坐标

fy = 深度相机焦距

width = 深度图像宽度

height = 深度图像高度

深度有效水平视场角 (Active H-FOV) = 左侧红外水平视场角

信息

cx、fx 和 width 参数是通过 SDK 提供的深度内参获取的。参数值因相机而异。
在不同的深度值下，深度视场是不同的。深度越远，深度视场越大。

典型深度内参#

下表列出了 Stereo mini 相机的典型深度内参。

STM-501u 和 STM-502u#

基线：50 mm

分辨率宽度 x 高度 (px)	cx (px)	cy (px)	Fx, Fy (px)
1280 x 800	640	400	620.0, 620.0
1280 x 720	640	360	620.0, 620.0
848 x 480	424	240	410.7, 410.7
848 x 100	424	50	410.7, 410.7
640 x 480	320	200	372.0, 372.0
640 x 400	320	200	310.0, 310.0
640 x 360	320	180	310.0, 310.0
480 x 270	240	135	232.5, 232.5
424 x 240	212	120	205.4, 205.4

STM-951u 和 STM-952u#

基线：95 mm

分辨率宽度 x 高度 (px)	cx (px)	cy (px)	Fx, Fy (px)
1280 x 800	640	400	620.0, 620.0
1280 x 720	640	360	620.0, 620.0
848 x 480	424	240	410.7, 410.7
848 x 100	424	50	410.7, 410.7
640 x 480	320	200	372.0, 372.0
640 x 400	320	200	310.0, 310.0
640 x 360	320	180	310.0, 310.0
480 x 270	240	135	232.5, 232.5
424 x 240	212	120	205.4, 205.4

STM-951g#

基线：95 mm

分辨率宽度 x 高度 (px)	cx (px)	cy (px)	Fx, Fy (px)
1280 x 800	640	400	620.0, 620.0
848 x 530	424	265	410.7, 410.7
640 x 480	320	200	372.0, 372.0
640 x 400	320	200	310.0, 310.0
424 x 266	212	133	205.4, 205.4
320 x 200	160	100	186.0, 186.0

STM-955g#

基线：95 mm

分辨率宽度 x 高度 (px)	cx (px)	cy (px)	Fx, Fy (px)
1280 x 800	640	400	620.0, 620.0
640 x 400	320	200	310.0, 310.0

流 FOV 概述#

USB#

信息

STM-501u 和 STM-502u 相机不支持以红色标记的分辨率。
STM-951u 和 STM-952u 相机不支持以蓝色标记的分辨率。

FOV	纵横比	分辨率	STM-501u / STM-502u (H x V)	STM-951u / STM-952u (H x V)
D2C 前的深度视场 @ 2 m	16:10	1280 x 800 640 x 400 424 x 266	90° x 65°	90° x 65°
D2C 前的深度视场 @ 2 m	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	90° x 60°	90° x 60°
D2C 前的深度视场 @ 2 m	4:3	640 x 480	81° x 65°	81° x 65°
D2C 前的深度视场 @ 2 m	其他 (848 x 100)	848 x 100	90° x 14°	90° x 14°
IR	16:10	1280 x 800 640 x 400 424 x 266	91° x 65°	91° x 65°
IR	16:9	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240	91° x 60°	91° x 60°
IR	4:3	640 x 480	81° x 65°	81° x 65°
IR	其他 (848 x 100)	848 x 100	91° x 14°	91° x 14°
RGB	16:10	1280 x 800 640 x 400 424 x 266	不适用	94° x 68°
RGB	16:9	1920 x 1080 1280 x 720 960 x 540 848 x 480 640 x 360 480 x 270 424 x 240 320 x 180	86° x 55°	94° x 62°
RGB	4:3	640 x 480 320 x 240	70° x 55°	82° x 68°
D2C 后的深度视场（@ 2 m）	16:10	1280 x 800 640 x 400 424 x 266	不适用	90° x 65°
D2C 后的深度视场（@ 2 m）	16:9	1920 x 1080 1280 x 720 960 x 540 848 x 480 640 x 360 480 x 270 424 x 240 320 x 180	86° x 55°	90° x 60°
D2C 后的深度视场（@ 2m）	4:3	640 x 480 320 x 240	70° x 55°	81° x 65°

GigE#

FOV	纵横比	分辨率	STM-951g (H x V)
D2C 前的深度视场 @ 2 m	16:10	1280 x 800 848 x 530 640 x 400 424 x 266 320 x 200	90° x 65°
D2C 前的深度视场 @ 2 m	4:3	640 x 480	81° x 65°
IR	16:10	1280 x 800 848 x 530 640 x 400 424 x 266 320 x 200	91° x 65°
IR	4:3	640 x 480	81° x 65°
RGB	16:10	1280 x 800 848 x 530 640 x 400	94° x 68°
RGB	16:9	1280 x 720 640 x 360	94° x 62°
RGB	4:3	640 x 480	82° x 68°
D2C 后的深度视场（@ 2 m）	16:10	1280 x 800 848 x 530 640 x 400	90° x 65°
D2C 后的深度视场（@ 2 m）	16:9	1280 x 720 640 x 360	90° x 60°
D2C 后的深度视场（@ 2m）	4:3	640 x 480	81° x 65°

FOV	纵横比	STM-955g (H x V)
深度（@ 2 m）	16:10	90° x 65°
深度（@ 2 m）	4:3	81° x 65°
IR	16:10	91° x 65°
IR	4:3	81° x 65°
RGB	16:10	94° x 68°
RGB	16:9	94° x 62°
RGB	4:3	82° x 68°
D2C 视场（@ 2 m）	16:10	90° x 65°
D2C 视场（@ 2 m）	16:9	90° x 60°
D2C 视场（@ 2m）	4:3	81° x 65°

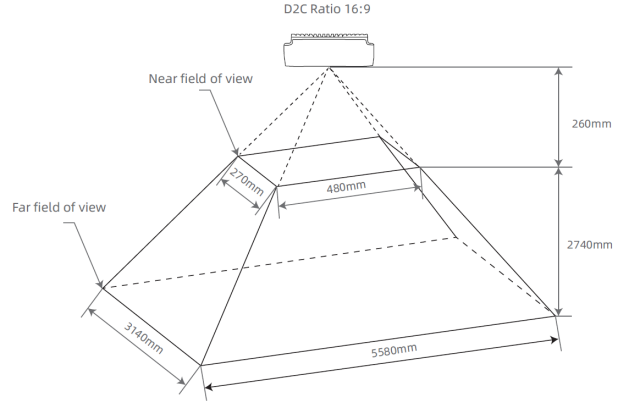

FOV 图示#

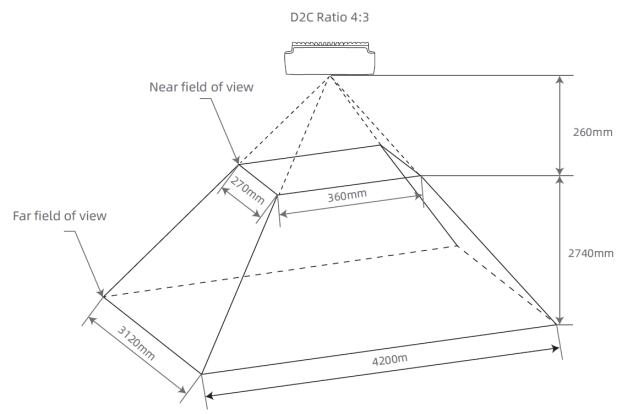

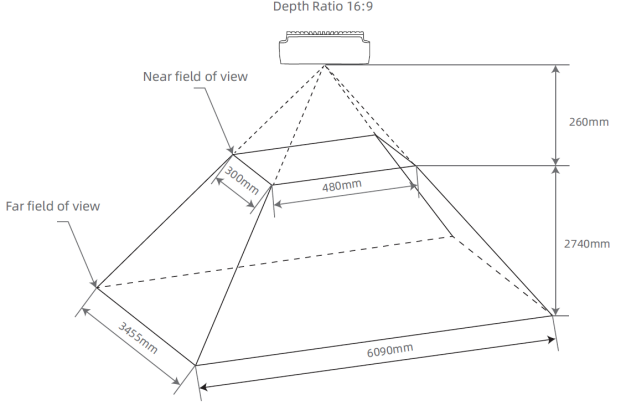

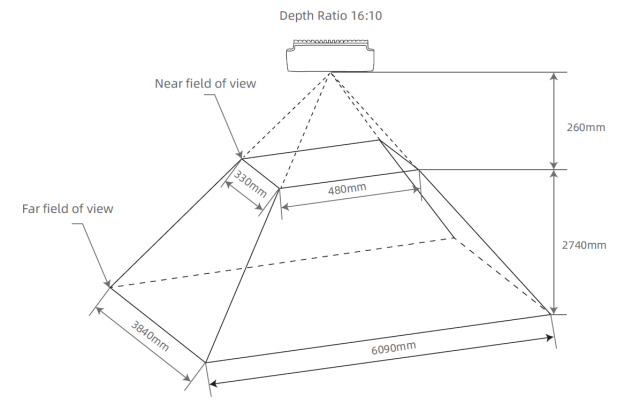

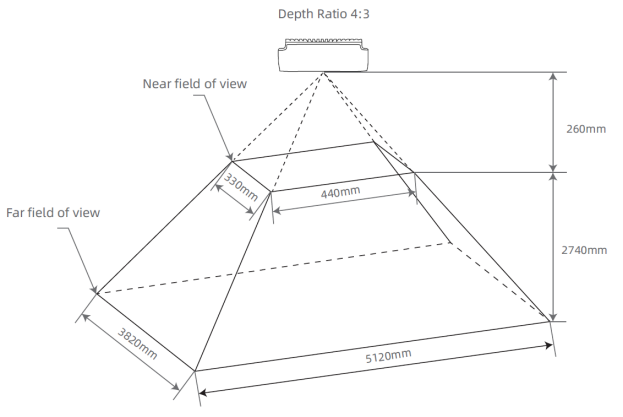

STM-501u / STM-502u#

纵横比	D2C 前的深度视场	D2C 后的深度视场
16:10		不适用
16:9
4:3

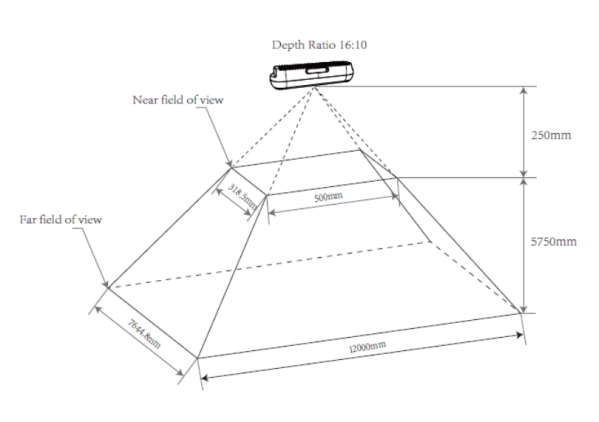

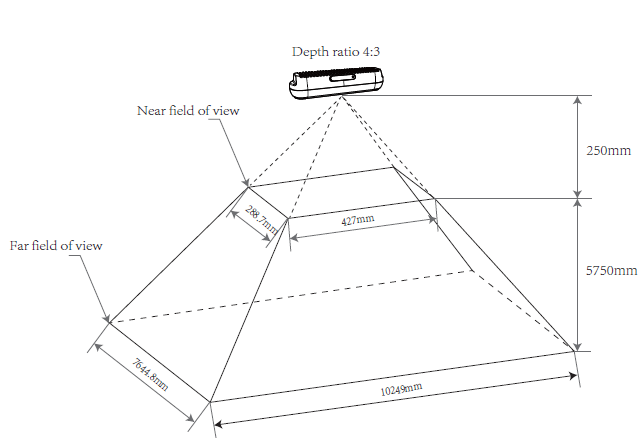

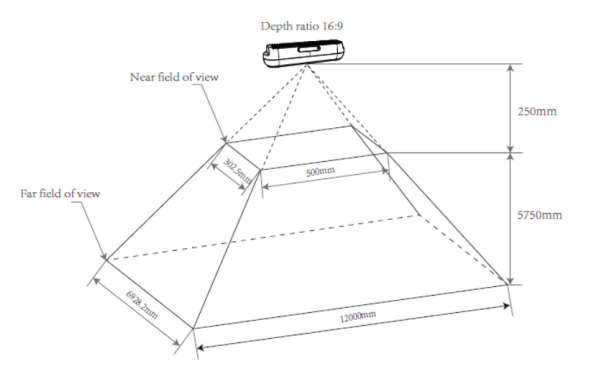

STM-951u / STM-952u#

纵横比	D2C 前的深度视场	D2C 后的深度视场
16:10
16:9
4:3

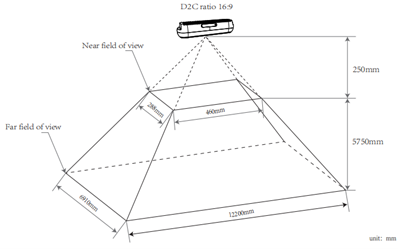

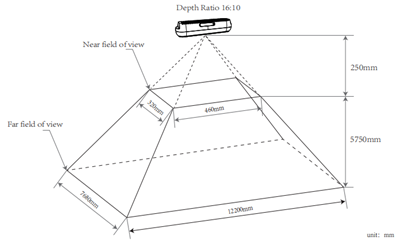

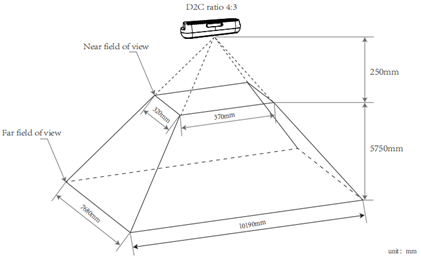

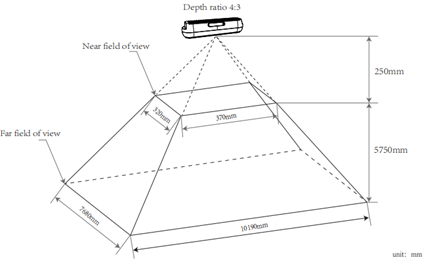

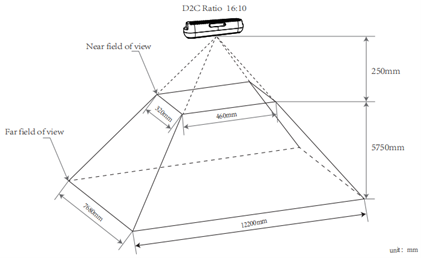

STM-951g#

纵横比	D2C 前的深度视场	D2C 后的深度视场
16:10
16:9	不适用
4:3

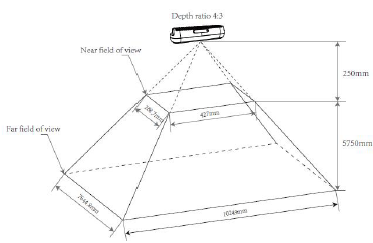

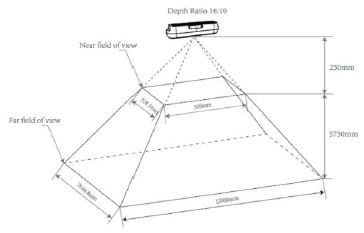

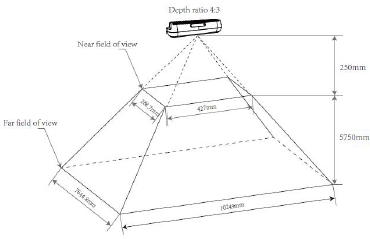

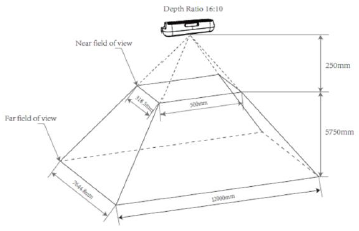

STM-955g#

纵横比	D2C 前的深度视场	D2C 后的深度视场
16:10
16:9	不适用
4:3

深度到彩色对齐#

深度转彩色（D2C）是对深度图像进行的逐像素几何变换，通过 D2C 变换实现深度图像与其对应彩色图像的空间对齐。这使得根据深度图像中的图像坐标，可以通过相同的图像坐标在 D2C 后的彩色图像中定位任意像素。

使用相同的图像坐标，可以在 D2C 后的深度图像中定位彩色像素的深度信息。系统会生成一个与 D2C 后的目标彩色图像大小相同的深度图像，其图像内容即为彩色相机坐标系中的深度数据。换句话说，系统会重建一幅使用彩色相机的原点和尺寸“拍摄”的深度图像，其中每个像素都与彩色相机对应像素的坐标相匹配。

通过软件进行 D2C 对齐：STM-501u / STM-502u#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
1280 x 800, 1280 x 720, 848 x 480, 640 x 480, 640 x 400, 640 x 360, 480 x 270, 424 x 266, 424 x 240	1920 x 1080 1280 x 720 960 x 540 848 x 480 640 x 360 424 x 240 320 x 180	1920 x 1080 1280 x 720 960 x 540 848 x 480 640 x 360 424 x 240 320 x 180	16:9
1280 x 800, 1280 x 720, 848 x 480, 640 x 480, 640 x 400, 640 x 360, 480 x 270, 424 x 266, 424 x 240	640 x 480 320 x 240	640 x 480 320 x 240	4:3

通过硬件进行 D2C 对齐：STM-501u / STM-502u#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
848 x 480, 640 x 480, 640 x 400, 640 x 360	640 x 360	640 x 360	16:9
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	424 x 240	424 x 240	16:9
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	320 x 180	320 x 180	16:9
848 x 480, 640 x 480, 640 x 400, 640 x 360	640 x 480	640 x 480	4:3
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	320 x 240	320 x 240	4:3

信息

640 x 400 和 424 x 266 的深度分辨率仅支持 30 fps 或更低帧率下的色彩对齐。

通过软件进行 D2C 对齐：STM-951u / STM-952u#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
1280 x 800, 1280 x 720, 848 x 480, 640 x 480, 640 x 400, 640 x 360, 480 x 270, 424 x 266, 424 x 240	1280 x 800 640 x 400	1280 x 800 640 x 400	16:10
1280 x 800, 1280 x 720, 848 x 480, 640 x 480, 640 x 400, 640 x 360, 480 x 270, 424 x 266, 424 x 240	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240 320 x 180	1280 x 720 848 x 480 640 x 360 480 x 270 424 x 240 320 x 180	16:9
1280 x 800, 1280 x 720, 848 x 480, 640 x 480, 640 x 400, 640 x 360, 480 x 270, 424 x 266, 424 x 240	640 x 480	640 x 480	4:3

通过硬件进行 D2C 对齐：STM-951u / STM-952u#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	640 x 400	640 x 400	16:10
848 x 480, 640 x 480, 640 x 400, 640 x 360	640 x 360	640 x 360	16:9
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	480 x 270	480 x 270	16:9
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	424 x 240	424 x 240	16:9
848 x 480、640 x 480、640 x 400、640 x 360、480 x 270、424 x 266、424 x 240	640 x 480	640 x 480	4:3

信息

848 x 480 的深度分辨率仅支持 60 fps 或更低帧率下的色彩对齐。
640 x 400 和 424 x 266 的深度分辨率仅支持 30 fps 或更低帧率下的色彩对齐。

通过软件进行 D2C 对齐：STM-951g#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
1280 x 800、848 x 530、640 x 480、640 x 400、424 x 266、320 x 200	1280 x 800 848 x 530 640 x 400	1280 x 800 848 x 530 640 x 400	16:10
1280 x 800、848 x 530、640 x 480、640 x 400、424 x 266、320 x 200	1280 x 720 640 x 360	1280 x 720 640 x 360	16:9
1280 x 800、848 x 530、640 x 480、640 x 400、424 x 266、320 x 200	640 x 480	640 x 480	4:3

通过硬件进行 D2C 对齐：STM-951g#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
848 x 530、640 x 480、640 x 400	640 x 400	640 x 400	16:10
848 x 530、640 x 480、640 x 400、424 x 266、320 x 200	640 x 360	640 x 360	16:9
848 x 530、640 x 480、640 x 400、424 x 266、320 x 200	640 x 480	640 x 480	4:3

信息

640 x 400、424 x 266 和 320 x 200 的深度分辨率仅支持 30 fps 或更低帧率下的色彩对齐。
848 x 530 的深度分辨率仅支持 60 fps 或更低帧率下的色彩对齐。

通过软件进行 D2C 对齐：STM-955g#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
1280 x 800、640 x 400	1280 x 800 640 x 400	1280 x 800 640 x 400	16:10
1280 x 800、640 x 400	1280 x 720 640 x 360	1280 x 720 640 x 360	16:9
1280 x 800、640 x 400	640 x 480	640 x 480	4:3

通过硬件进行 D2C 对齐：STM-955g#

D2C 前的深度图像	彩色图像	D2C 后的深度图像	纵横比
1280 x 800、640 x 400	1280 x 800 640 x 400	1280 x 800 640 x 400	16:10
1280 x 800、640 x 400	1280 x 720 640 x 360	1280 x 720 640 x 360	16:9
1280 x 800、640 x 400	640 x 480	640 x 480	4:3

Minimum Z Depth#

最小 Z 深度是指深度相机的最小工作距离，即从相机深度原点算起可检测到的最近平面距离。该距离由视差搜索范围和图像分辨率决定。

STM-955g 通过配置深度偏移值来调整其最小工作距离。可实现的最小距离也可能因不同的 Preset 模式而异。相机提供灵活的配置选项，以适应多样化的应用需求。

信息

视差搜索范围越大，最小工作距离越近，功耗越高。反之，视差搜索范围越小，最小工作距离越远，相机的功耗越低，且其能够承受的环境温度越高。

STM-501u / STM-502u#

视差搜索范围	视野 (H x V)	分辨率	Minimum Z Depth
128	90° x 65°	1280 x 800 640 x 400 424 x 266	0.26 m
128	90° x 60°	1280 x 720	0.26 m
128	90° x 60°	848 x 480	0.18 m
128	90° x 60°	640 x 360	0.14 m
128	90° x 60°	480 x 270	0.11 m
128	90° x 60°	424 x 240	0.1 m
128	81° x 65°	640 x 480	0.17 m
128	90° x 14°	848 x 100	0.18 m

STM-951u / STM-952u#

视差搜索范围	视野 (H x V)	分辨率	Minimum Z Depth
256	90° x 65°	1280 x 800 640 x 400 424 x 266	0.25 m
256	90° x 60°	1280 x 720	0.25 m
256	90° x 60°	848 x 480	不适用
256	90° x 60°	640 x 360	不适用
256	90° x 60°	480 x 270	不适用
256	90° x 60°	424 x 240	不适用
256	81° x 65°	640 x 480	不适用
256	90° x 14°	848 x 100	不适用
128	90° x 65°	1280 x 800 640 x 400 424 x 266	0.5 m
128	90° x 60°	1280 x 720	0.5 m
128	90° x 60°	848 x 480	0.34 m
128	90° x 60°	640 x 360	0.26 m
128	90° x 60°	480 x 270	0.19 m
128	90° x 60°	424 x 240	0.17 m
128	81° x 65°	640 x 480	0.3 m
128	90° x 14°	848 x 100	0.34 m
64	90° x 65°	1280 x 800 640 x 400 424 x 266	1 m
64	90° x 60°	1280 x 720	1 m
64	90° x 60°	848 x 480	不适用
64	90° x 60°	640 x 360	不适用
64	90° x 60°	480 x 270	不适用
64	90° x 60°	424 x 240	不适用
64	81° x 65°	640 x 480	不适用
64	90° x 14°	848 x 100	不适用

STM-951g#

视差搜索范围	视野 (H x V)	分辨率	Minimum Z Depth
256	90° x 65°	1280 x 800 640 x 400 424 x 266 320 x 200	0.25 m
256	90° x 60°	848 x 530	不适用
256	81° x 65°	640 x 480	不适用
128	90° x 65°	1280 x 800 640 x 400 424 x 266 320 x 200	0.5 m
128	90° x 65°	848 x 530	0.34 m
128	81° x 65°	640 x 480	0.3 m
64	90° x 65°	1280 x 800 640 x 400 424 x 266 320 x 200	1 m
64	90° x 65°	848 x 530	不适用
64	81° x 65°	640 x 480	不适用

STM-955g#

Preset	分辨率	最小视差	最小 Z 深度（最大–最小 mm）
感知	1280 x 800	0	∞–320
	1280 x 800	32	1855–266
	640 x 400	0	∞–155
	640 x 400	32	928–133
尺寸测量	640 x 480	0	∞–310
	640 x 480	64	928–233
	640 x 480	128	463–187

Coordinate System#

对于 Stereo mini 系列相机，带有 1/4 螺丝孔的平面被定义为底面，玻璃盖板表面为正面，RGB 模块位于 LDM 模块的左侧。

IMU 坐标系的原点位于物理传感器中心点。加速度计和陀螺仪坐标系位于左侧红外 (IR) 的背面。坐标系的正 X 轴指向右侧，正 Y 轴指下方，正 Z 轴指前方。

深度图像坐标系的原点位于左侧 IR 模块的光心，而彩色图像坐标系的原点位于 RGB 模块的光心。坐标系的方向相同：正 X 轴指向右侧，正 Y 轴指向下方，正 Z 轴指向前方。深度相机坐标系原点是 3D 相机的默认原点，坐标为 (0,0,0)。深度原点、彩色原点和 IMU 原点在 3D 相机坐标系中的参考位置如下方坐标系示意图表格所示。

Coordinate System Position Reference#

相机	Coordinate System	3D 相机坐标系中的位置 (X、Y、Z 单位为 mm)
STM-501u / STM-502u	深度	0, 0, 0
	彩色	14.00, 0, 2.02
	IMU	-0.246, -0.065, -16.948
STM-951u / STM-952u / STM-951g	深度	0, 0, 0
	彩色	23.75, 0, 0
	IMU	7.866, 1.068, -14.248
STM-955g	深度	0, 0, 0
	彩色	23.75, 0, 0
	IMU	15.48, 0, -55.60

信息

如果启用了深度相机与彩色相机的对齐，深度坐标系的原点将自动切换为彩色坐标系的原点，内参也会随之改变。

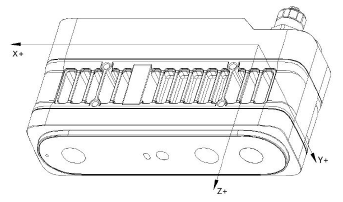

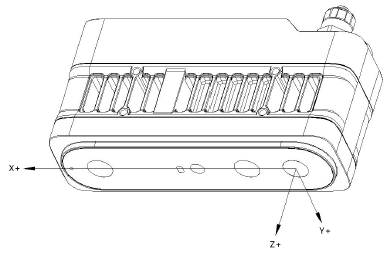

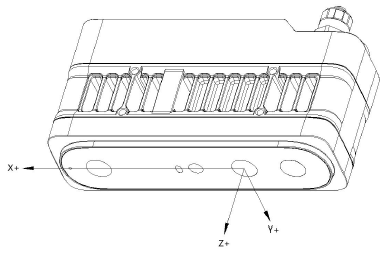

坐标系示意图#

	STM-501u / STM-502u	STM-951u / STM-952u / STM-951g	STM-955g
IMU
深度
RGB

Coordinate System Position Reference#

安装位置与 Depth/Color/IMU 之间的相对坐标系关系。

信息

所有参考点均位于组件或位置的中心。

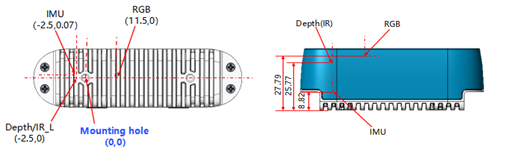

STM-501u / STM-502u#

	3D 相机坐标系中的位置 (X、Y、Z 单位为 mm)
安装孔	0, 0, 0
深度	-2.5, 0, 25.77
彩色	11.5, 0, 27.79
IMU	-2.5, 0.07, 8.82

STM-501u / STM-502u 坐标系位置参考

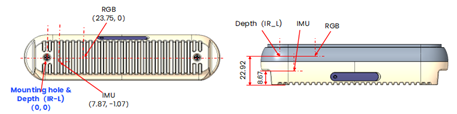

STM-951u / STM-952u#

	3D 相机坐标系中的位置 (X、Y、Z 单位为 mm)
安装孔	0, 0, 0
深度	0, 0, 22.92
彩色	23.75, 0, 22.92
IMU	7.87, -1.07, 8.67

STM-951u / STM-952u 坐标系位置参考

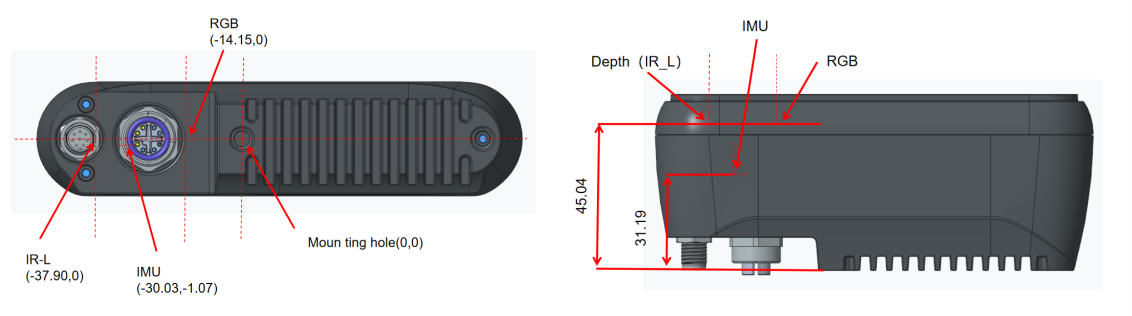

STM-951g#

	3D 相机坐标系中的位置 (X、Y、Z 单位为 mm)
安装孔	0, 0, 0
深度	-37.90, 0, 45.04
彩色	-14.15, 0, 45.04
IMU	-30.03, -1.07, 31.19

STM-951g 坐标系位置参考

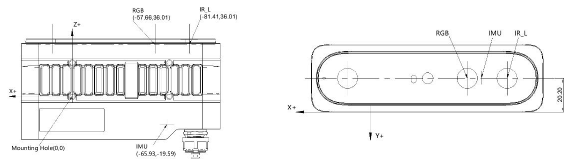

STM-955g#

	3D 相机坐标系中的位置 (X、Y、Z 单位为 mm)
安装孔	0, 0, 0
深度	-81.41, -20.20, 36.01
彩色	-57.66, -20.20, 36.01
IMU	-65.93, -20.20, -19.59

STM-955g 坐标系位置参考

相机起点参考#

相机起点或零点基准可描述为深度 = 0 的起点或平面。深度/RGB/LRM 零点相对于相机前盖玻璃的距离列于下表中。

	STM-501u	STM-502u	STM-951u	STM-952u	STM-951g	STM-955g
深度 (Z')	4.230 mm	4.930 mm	4.080 mm	4.780 mm	4.080 mm	4.040 mm
RGB (Z')	2.210 mm	2.910 mm	4.080 mm	4.780 mm	4.080 mm	4.040 mm
LRM (Z')	0 mm	0.7 mm	0 mm	0.7 mm	0 mm	0 mm

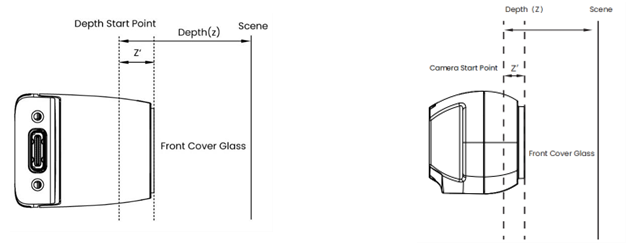

相机起点 STM-501u / STM-502u / STM-951u / STM-952u — STM-501u / STM-502uSTM-951u / STM-952u

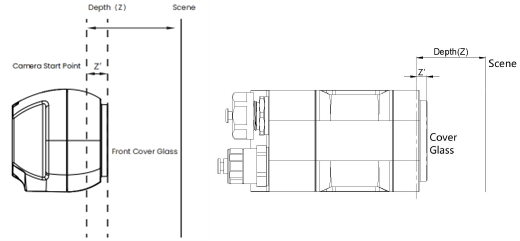

相机起点 STM-951g / STM-9555g — STM-951gSTM-955g

流传输模式#

要设置在流模式下使用的目标帧率，请参见 Acquisition Frame Rate (Stereo mini)。

触发模式#

要配置 Trigger Mode 以及两次触发之间的最小间隔，请参见 Trigger Mode (Stereo mini)。

Multi-Camera Synchronization#

对于多相机应用场景，可以将其中一台相机初始化为主相机，其余相机配置为从相机。或者，也可以使用外部信号 generator 作为主触发器，并将所有相机设置为从模式。应用外部同步脉冲时，HW SYNC 输入需要以标称相机帧率（例如，30 Hz 帧率为 33.33 ms）提供 100 微秒的正脉冲。输入为高阻抗，USB 模型的 CMOS 电压电平为 1.8 V，GigE 模型的 CMOS 电压电平为 3.3 V。但是，务必确保使用高分辨率信号 generator。信号 generator 的频率需要与传感器帧率完全匹配。例如，如果传感器设置为 30 fps，实际帧率可能是 30.015 fps。您可能需要使用示波器测量实际帧率，并将信号 generator 配置为相同的频率。因此，最好仅使用一个附加相机作为主同步信号 generator。

下图显示了多相机设置的机械图。

多相机同步接口机械图

多相机设置的优势：

增加指定空间内的相机覆盖范围，并填补单相机可能存在盲点的遮挡区域
捕获同一场景的多个图像并从不同角度扫描对象
将有效帧率提高到 30 fps 以上

使用 8 引脚连接器和匹配电缆，可以设计多相机和多传感器网络。请遵循 SDK 中的说明。

借助多相机同步功能，支持星形和菊花链这两种拓扑结构的多相机帧同步，包括深度图像同步和 RGB 图像同步（关闭自动 Exposure Time 时，时间差 ≤ 5 ms）。

星形拓扑#

菊花链拓扑#

菊花链拓扑

Synchronization Interfaces#

USB#

引脚	定义	描述
Pin_1	VCC	默认电平设置为 1.8 V。如果在 VCC 接口上提供 3.3 V 或 5 V 驱动电压，则可根据需要将 I/O 电平设置调整为 3.3 V 或 5 V。
Pin_2	GPIO_OUT	同步驱动信号：高电平有效。高电平区间与红外 Exposure Time 重合。典型应用是驱动外部 Fill 光。
Pin_3	VSYNC_OUT	同步触发信号：高电平有效。高电平为次级设备提供触发信号。
Pin_4	TIMER_SYNC_OUT	脉冲信号源，重置次级设备的硬件 Timestamp。
Pin_5	RESET_IN	硬件复位信号：触发相机断电，然后自动上电并复位。检测输入信号：20 Hz / 50% 占空比 / 连续 5 个周期以上判定为正常输入信号，其他信号将被过滤；允许的频率波动为 ±1 Hz，占空比波动为 ±2%。
Pin_6	VSYNC_IN	同步触发信号：高电平有效，用于接收来自主设备的触发/同步信号，持续时间为 1 ms。
Pin_7	TIMER_SYNC_IN	硬件 Timestamp 复位信号输入，用于清除硬件 Timestamp。
Pin_8	GND	接地

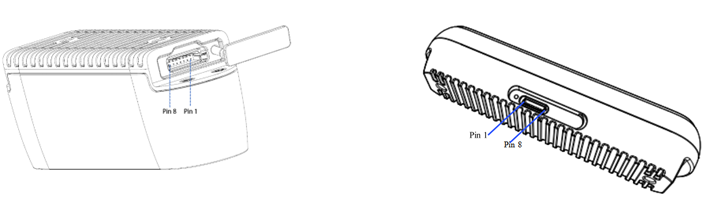

同步点的位置如以下图纸所示。

Stereo mini USB 相机型号的多相机同步引脚排列 — STM-501u / STM-502uSTM-951u / STM-952u

GigE#

引脚	定义	描述
Pin_2	信号 VCC	默认电平设置为 3.3 V。如果在 VCC 接口上提供 3.3 V、5 V 或 24 V 驱动电压，则可以根据需要将 I/O 电平设置调整为 3.3 V、5 V 或 24 V。
Pin_3	VSYNC_IN	同步触发信号：高电平有效，用于接收来自主设备的触发/同步信号，持续时间为 1 ms。
Pin_4	VSYNC_OUT	同步触发信号：高电平有效。高电平为次级设备提供触发信号。
Pin_5	信号 GND	接地

多相机同步点引脚排列如下图所示：

STM-951g#

STM-951g 的多相机同步引脚排列

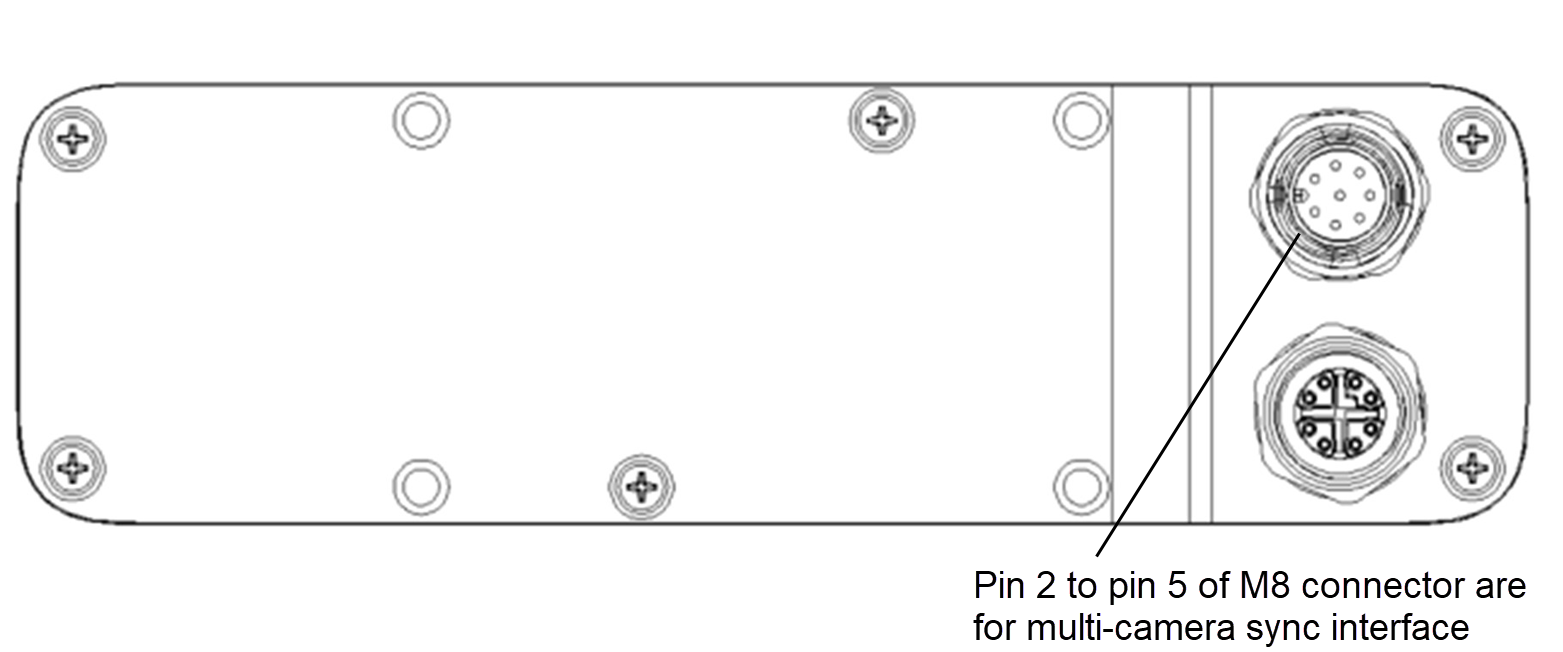

STM-955g#

STM-955g 的多相机同步引脚排列

电源连接器的引脚编号（两个相机型号相同）：

STM-951g 电源连接器的引脚编号
