配方管理#

Recipe Management 窗格允许您查看 vTool 信息，监控配方执行，并对配方进行调整以提高性能。

“属性”选项卡#

此选项卡上的区域允许您与当前在 Workbench 中选择的 vTool 进行交互，且允许您管理连线。

预览引脚数据#

此区域显示运行配方时当前在 Workbench 中选择的 vTool 的输入和输出数据的预览。要获得更大的视图，请通过 Workbench 工具栏打开引脚数据视图。这仅显示输出数据。

vTool 信息#

此区域允许您将 vTool 的标识符更改为您选择的名称。名称可以由字母数字字符 [AZ, az, 0-9] 组成。允许使用下划线“_”，但不能作为前导字符。数字也不允许作为前导字符。

Terminal Pin 信息#

在此区域中，您可以为配方分配相机。这样，您就可以直接在配方中访问相机的图像流，而无需使用 Camera vTool。

连接到计算机且处于 open 状态的所有相机都会列在下拉框中，供您选择。

您无法更改 Terminal Pin 的 pin 数据类型，因为该类型由 pylon 提供，必须保持原样才能使配方正常工作。

分配相机后，用于在相机上启动和停止图像采集（单张采集和连续采集）的按钮将被添加到终端栏上的输入 pin 中。

要分配相机：

1. 在 Devices 窗格中，打开要分配的相机。
2. 点击输入终端上的 + 图标以添加 RecipeInput pin。
3. 选择新 pin。
   在 Recipe Management 选项卡上，将打开 Terminal Pin Information 区域。
4. 如果需要，请更改默认标识符。
5. 在 Camera Assignment 区域中，从下拉列表中选择所需的相机。

vTool 设置#

此区域允许您打开 vTool 的设置对话框来配置 vTool。或者，您可以双击 vTool 以打开其设置。

连接信息#

如果在配方中选择连接，则此区域可用。在这里，您可以更改连接的名称并指定其工作方式。

对于要由配方处理的项目（如图像缓冲区）而言，连接就像是一个队列。连接的配置对配方的执行方式有很大影响。

示例：相机具有有限数量的图像缓冲区并以一定速率捕获图像。如果配方中的后续 vTool 处理图像缓冲区的时间比相机捕获图像的时间长，则缓冲区将在“慢速”vTool 处排队，直到没有更多的缓冲区可供相机使用。这将导致图像丢失。

根据您的应用，丢失的图像可能是可以接受的，或者您可能希望防止图像丢失。通过使用不同的队列模式并指定队列大小，您可以配置所需的行为。

可以使用以下队列模式：

• 阻止：队列大小设置指定一个连接可以保留多少个队列项目。一旦后续的 vTool 准备好处理新数据，项目将从连接移动到 vTool 并进行处理。
  示例：如果您的队列大小为 2，并且队列中已经有两个项目，则系统会阻止配方中的前一个 vTool 发送更多项目。但是，您可能仍然会遇到图像丢失的情况，因为相机 Camera vTool 将继续以指定的帧速率捕获图像。但是，一般来说，如果为配方中的所有连接选择阻止，并根据配方中最慢的 vTool 指定队列大小，则可以将丢失的图像减至最少。
• 不受限制：队列中的项目数量不受限制。请注意，如果配方中有“慢速”vTool，则缓冲区可能无法足够快地返回到相机，致使相机无法以指定的帧速率继续捕获图像。因此，由于缓冲区不足，您可能仍会遇到图像丢失的情况。选择不受限制时，请考虑您的用例、相机设置和 vTool。
• 删除最旧：队列大小设置指定一个连接可以保留多少个队列项目。如果队列已满并且向队列中添加其他项目，则删除队列中最旧的项目，为新项目腾出足够的空间。
• 删除最新：队列大小设置指定一个连接可以保留多少个队列项目。如果队列已满并且有其他项目到达队列，则此新项目将被丢弃。

您可以使用统计选项卡来测量 vTool 的执行时间，并识别任何可能导致处理速度变慢的 vTool。

对于来自 data-processing vTool 的连接，默认设置为 Blocking，队列大小为 1。对于来自数据生成类 vTool 的连接，默认设置为 Unlimited。

“统计”选项卡#

Statistics 选项卡允许您测量 vTools 的执行时间以检查您的时序要求是否得到满足。配方必须处于运行状态才能收集统计数据。

您可以测量配方中单个 vTool 或所有 vTools 的执行时间。所有 vTools 的执行时间都记录在一个 CSV 文件中。您可以使用电子表格应用程序来分析数据。

“优化”选项卡#

Optimization 选项卡允许您优化线程处理。

配方提供了一个工作线程池。此线程池中的一个工作线程用于 vTools 的数据处理任务。在 Optimization 选项卡上，您可以指定线程数，例如，将其与实际的 CPU 数相匹配。最佳设置取决于所使用的硬件和并行工作的 vTools 的最大数量。

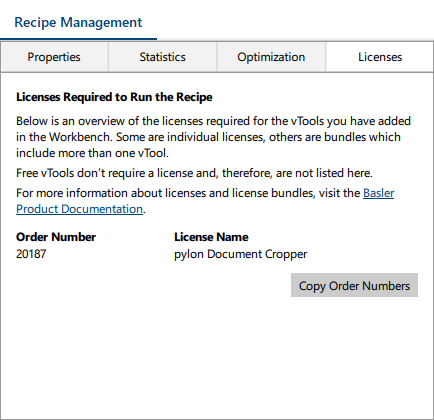

许可证选项卡#

在 Licenses 选项卡中，您可以查看当前配方中 licensable vTools 所需的许可证。一旦添加 vTool，信息便会更新。免费 vTool（包括 Demo 和 Experimental vTool）不会列出，因为它们不需要许可证。

通过 Copy Order Numbers 按钮，您可以将订购编号快速复制到剪贴板，这在与 Basler 销售团队沟通时可能会很有用。
