该算子表示通过 QSFP28 光纤端口的逻辑数据传输链路。它使用 I 输入链路上所选端口中的指定光纤通道，将数据发送到另一个图像采集卡。RX PHY 的状态在 LinkUp 输出链路上提供。
仅当 AppletProperties 算子中的 FiberProtocol0 和 FiberProtocol1 参数设置为 DataForwarding 时，才能使用 DFTxData 算子。如果 AppletProperties 算子中的 FiberProtocol0 和 FiberProtocol1 参数设置为 CoF，则设计规则检查 (DRC) 会提供错误消息，并阻止使用 DFTxData 算子。
该算子可以在 QSFP28 端口中使用 1 到 4 个通道进行数据传输。这种灵活性允许针对不同场景优化端口使用。因此，单个 QSFP28 端口可由以下配置中的多个 DFTxData 算子共享：
-
1 个 x4 算子
-
2 个 x2 算子
-
1 个 x2 算子加 2 个 x1 算子
-
1 个 x3 算子加 1 个 x1 算子
-
4 个 x1 算子
QSFP28 光纤端口提供总计 100 Gbit/s 的带宽，分布在四个通道上。每个通道的运行速度为 25 Gbit/s。根据配置，该算子以以下速度运行：
-
x4 通道：100 Gbit/s
-
x3 通道：75 Gbit/s
-
x2 通道：50 Gbit/s
-
x1 通道：25 Gbit/s
该算子可以与 DFTxMeta 算子共享其分配的通道，而不会产生任何冲突。但是，不允许在多个 DFTxData 算子之间共享通道。
DFTxData 算子不需要特殊协议。它用作两个图像采集卡之间逻辑链路的端点：DFTxData（源，FG 1）和 DFRxData（宿，FG 2）。双方的链路设置必须完全相同，包括 QSFP28 端口和通道配置。此外，两端的 VisualApplets 链路协议必须匹配。它为 VALT_IMAGE2D 或 VALT_IMAGE1D。
当接收流水线暂停时，算子可以暂停 DFTxData 算子上的数据传输。在暂停期间，不会丢失任何数据；暂停信号会传播到发送方，发射器停止发送，并且算子在其输入 I 上发出禁止信号。当阻塞算子解除对 DFRxData 链路的禁止时，传输将正常恢复。如果通过与 DFTxData 相同的通道上的 DFTxMeta 算子传输元数据，则数据传输将暂停，因为元数据传输具有更高的优先级。
数据流水线包含用于处理临时暂停的缓冲区：
-
RX 端：大缓冲区（1024 个条目），用于吸收短时间接收阻塞而无需停止传输。
-
TX 端：小缓冲区（64 个条目），用于处理简短的元数据传输而不会中断发送。
传输内部运行频率为 390.625 MHz。如果 VisualApplets FPGA 时钟设置得更高，DFTxData 算子中的时钟域交叉缓冲区将会 Fill 满并暂时停止输入 (I) 接受新数据。
有关数据转发的更多详细信息，请参阅 'Data Forwarding with imaFlex 2 Dual 100 Frame Grabbers'。
| 适用于硬件平台 |
|---|
| imaFlex 2 Dual 100 |
资源

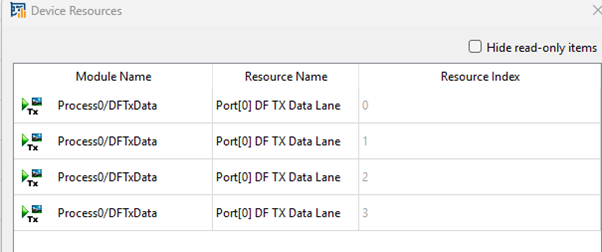

算子将 FiberConnection 参数设置镜像到 对话框中，作为只读参数。如果从 菜单中打开 对话框，则可以看到 FPGA 设备资源。设备资源是只读的：
根据分配的端口，资源的类型为 Port[0] DF TX Data Lane 或类型为 Port[1] DF TX Data Lane，索引范围从 0 到 3。算子分配的通道数取决于其配置：
-
x4：使用 QSFP28 端口的所有 4 个通道
-
x3：使用 3 个通道
-
x2：使用 2 条通道
-
x1：使用 1 条通道
|
|
Parallelism 由 FiberConnection 参数决定。它等于正在使用的光纤通道数量。 |
| FiberConnection | |
|---|---|
| 键入 | Static Write 参数 |
| 默认 | port_0_lane_0_1_2_3 |
| 范围 | {port_0_lane_0_1_2_3, port_0_lane_0_1_2, port_0_lane_0_1, port_0_lane_2_3, port_0_lane_0, port_0_lane_1, port_0_lane_2, port_0_lane_3, port_1_lane_0_1_2_3, port_1_lane_0_1_2, port_1_lane_0_1, port_1_lane_2_3, port_1_lane_0, port_1_lane_1, port_1_lane_2, port_1_lane_3} |
|
此参数用于指定 DFTxData 算子传输数据时所使用的 QSFP28 光纤端口和通道。 仅当该端口的 AppletProperties 算子中的 FiberProtocol 参数设置为 DataForwarding 且未设置为 CoF 时，才能使用所选的 QSFP28 端口。 如果 FiberProtocol 设置为 CoF，且 DFTxData 算子尝试映射到该光纤端口，设计规则检查 (DRC) 将生成错误消息。在这种情况下，FiberConnection 参数将被标记为冲突（红色），将鼠标悬停在其上方将显示解释该冲突的快速提示帮助信息。 在同一通道上，只能有一个 DFTxData 算子使用相同的硬件 QSFP28 端口。多个算子之间的映射必须在整个设计中保持唯一。 |
|
以下示例展示了 DFTxData 算子的使用方法：
-
这些示例展示了如何在 imaFlex 2 Dual 100 平台上实现数据转发。
