在此示例中，我们展示了如何在 mE5-MA-VCL 平台上使用已废弃的 JPEG_Encoder_Gray 算子。 对于 microEnable 5 和 6 平台，还提供较新的“BasicDesignJPEG”算子。有关详细信息，请参见示例 以及 JPEG_Encoder 的算子参考。

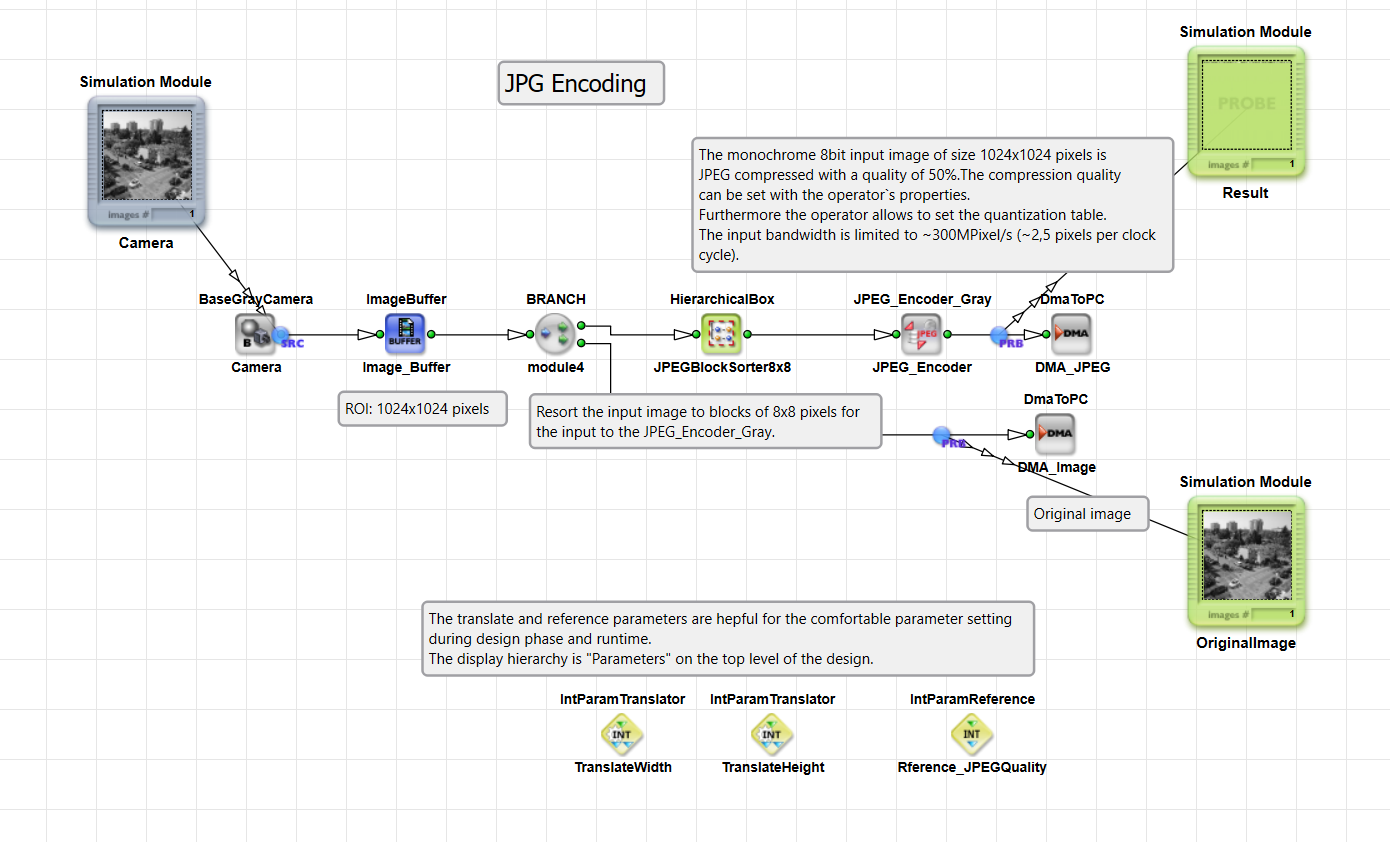

本示例的顶层设计结构包含分离的 Implementation 和 Parameters 模块，其 Implementation 的基本设计结构（参见 275）与使用“BasicDesignJPEG”的示例 类似。来自相机的 CameraLink Base 配置单色 8 位图像经过 JPEG 压缩后，通过 DMA 转发到 PC。通过第二个 DMA，原始图像被传输到 PC。

与算子 JPEG_Encoder_Gray 相比，已废弃算子 JPEG_Encoder_Gray 在实现上的差异为：
1. 在将输入像素流转发到算子 JPEG_Encoder_Gray 之前，必须进行 8x8 块排序。这在模块 JPEGBlockSorter8x8 中实现。
2. JPEG_Encoder_Gray 的输出是一个 Huffman 流（类似于 JPEG_Encoder_Gray），但不包含 JPEG 头。您会发现一个附加的
3. JPEG_Encoder_Gray 的最大处理速度限制在每个设计时钟周期约 2.5 个像素。因此，对于 125 MHz 的设计时钟频率（microEnable 5 系列），最大输入带宽为 312.5 MPixel/s。

为了克服带宽限制，可以并行使用多个 JPEG_Encoder_Gray 算子。这在 下文记录的示例中进行了演示。
